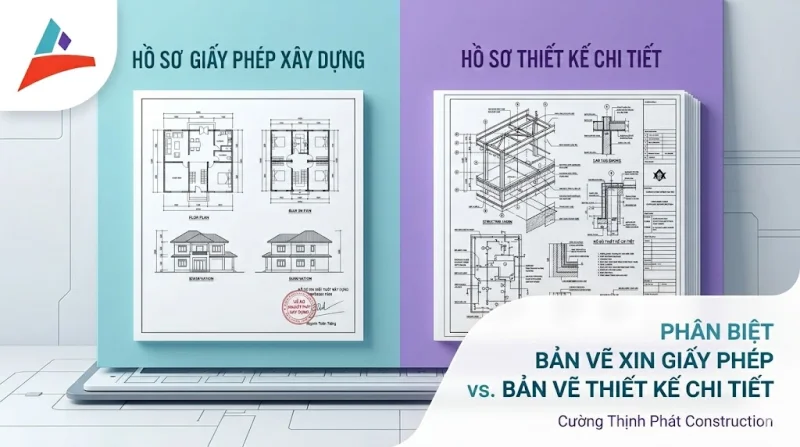

Bản vẽ xin giấy phép xây dựng là văn bản pháp lý bắt buộc để cơ quan chức năng kiểm soát quy hoạch đô thị, tập trung vào các chỉ tiêu như mật độ xây dựng, chiều cao tầng và ranh lộ giới. Trong khi đó, bản vẽ thiết kế (hồ sơ thi công) là bộ tài liệu kỹ thuật chi tiết mô tả cách thức xây dựng từ móng đến mái, hệ thống điện nước và nội thất. Hiểu đơn giản, bản vẽ xin phép là điều kiện cần để được khởi công, còn bản vẽ thiết kế là điều kiện đủ để hình thành một ngôi nhà an toàn và thẩm mỹ. Việc nhầm lẫn giữa hai loại bản vẽ này thường dẫn đến sai lệch trong thi công hoặc gặp rắc rối khi hoàn công nhà ở.
Bản vẽ xin giấy phép xây dựng: Công cụ quản lý của nhà nước
Khi Bạn có ý định xây dựng nhà ở tại các khu vực như TP.HCM hay Bình Dương, bước đầu tiên và bắt buộc là phải có giấy phép xây dựng. Bản vẽ trong bộ hồ sơ này không cần thể hiện quá chi tiết về cách bố trí ổ cắm điện hay loại gạch lát nền, nhưng phải tuyệt đối chính xác về mặt chỉ giới đường đỏ và chỉ giới xây dựng.
Nội dung chính của bản vẽ xin phép thường bao gồm: mặt bằng định vị công trình trên lô đất, mặt bằng các tầng, mặt đứng, mặt cắt chính và sơ đồ đấu nối điện nước, thoát mưa. Mục đích duy nhất của nó là chứng minh với cơ quan quản lý rằng công trình của Bạn không vi phạm quy hoạch chung, không lấn chiếm không gian công cộng và đảm bảo an toàn phòng cháy chữa cháy cơ bản.
Trong quá trình tư vấn xây dựng nhà phố, Chúng tôi nhận thấy nhiều gia chủ chủ quan khi cho rằng chỉ cần bản vẽ này là thợ có thể xây được nhà. Đây là một quan niệm sai lầm nghiêm trọng vì bản vẽ xin phép thiếu hẳn các chi tiết về kết cấu thép, tiết diện dầm cột và các thông số kỹ thuật chuyên sâu khác.
Nhiều khu vực tại quận 7 hoặc quận 2 (TP.HCM) có quy định rất khắt khe về độ vươn của ban công và khoảng lùi mật độ. Nếu Bạn tự ý thay đổi thiết kế so với bản vẽ đã được cấp phép dù chỉ 20cm, việc hoàn công sau này sẽ cực kỳ khó khăn, thậm chí bị buộc tháo dỡ phần vi phạm. Luôn đảm bảo rằng bản vẽ thi công phải nằm trong giới hạn cho phép của bản vẽ xin phép.
Bản vẽ thiết kế thi công: Kim chỉ nam cho thợ xây dựng
Khác với bản vẽ xin phép, bản vẽ thiết kế kỹ thuật là một bộ hồ sơ dày hàng trăm trang, được thực hiện bởi các kiến trúc sư và kỹ sư chuyên môn. Đây là căn cứ để tính toán khối lượng vật tư, lập dự toán chi phí và là "ngôn ngữ" chung giữa chủ nhà và đơn vị thầu.
Một bộ hồ sơ thiết kế hoàn chỉnh thường bao gồm 4 phần chính:
- Phần kiến trúc: Chi tiết cách phân chia không gian, vị trí cửa, cầu thang, các chi tiết trang trí mặt tiền và vật liệu hoàn thiện.
- Phần kết cấu: Đây là phần quan trọng nhất đảm bảo sự bền vững của ngôi nhà, bao gồm chi tiết móng (móng cọc, móng băng hay móng bè), cách bố trí thép sàn, dầm, cột.
- Phần điện nước (MEP): Sơ đồ đi dây điện, vị trí tủ trung tâm, hệ thống cấp thoát nước, internet và camera.
- Phần nội thất (nếu có): Chi tiết về kích thước giường, tủ, kệ và màu sắc không gian.
Đối với các dự án xây biệt thự trọn gói tại các khu đô thị mới ở Đồng Nai, bản vẽ thiết kế còn phải thể hiện rõ các yếu tố về cảnh quan và hệ thống xử lý nước thải cục bộ trước khi đấu nối vào mạng lưới chung của khu vực.
Bảng so sánh sự khác biệt cốt lõi
Để Bạn dễ dàng hình dung, tôi đã tổng hợp những điểm khác biệt cơ bản nhất giữa hai loại bản vẽ này trong bảng dưới đây:
| Tiêu chí so sánh | Bản vẽ xin giấy phép | Bản vẽ thiết kế thi công |
|---|---|---|
| Mục đích chính | Hợp thức hóa về mặt pháp lý với nhà nước. | Hướng dẫn chi tiết cách thức xây dựng thực tế. |
| Độ chi tiết | Thấp (chỉ thể hiện khung xương quy hoạch). | Rất cao (chi tiết từng milimet kết cấu, vật liệu). |
| Cơ sở lập bản vẽ | Quy hoạch đô thị, lộ giới, mật độ. | Nhu cầu sử dụng, thẩm mỹ, tiêu chuẩn kỹ thuật. |
| Khả năng thi công | Không đủ dữ liệu để thi công an toàn. | Đầy đủ dữ liệu để thợ triển khai hoàn thiện. |
| Tính thay đổi | Rất khó thay đổi sau khi đã cấp phép. | Có thể điều chỉnh linh hoạt theo ý muốn chủ nhà. |
Tình huống thực tế: Bài học từ sự sai lệch giữa hai bản vẽ
Tôi là Hồ Thức Hải, trong một lần khảo sát công trình tại Long An, tôi đã gặp một trường hợp gia chủ tự ý sửa đổi bản vẽ thiết kế để nới rộng phòng khách nhưng lại không kiểm tra lại bản vẽ xin phép đã được duyệt trước đó. Kết quả là khi công trình lên đến tầng 2, đoàn kiểm tra xây dựng đã yêu cầu đình chỉ thi công vì phần ban công lấn chiếm khoảng lùi không gian theo quy định của khu vực.
Sự cố này gây thiệt hại không chỉ về tiền bạc (phí phạt và chi phí đập phá) mà còn làm gián đoạn tiến độ công trình hơn 2 tháng để làm thủ tục điều chỉnh phép. Qua đó, Bạn có thể thấy rằng, dù bản vẽ thiết kế mang lại vẻ đẹp và sự tiện nghi, nhưng nó phải luôn "soi chiếu" vào bản vẽ xin phép để đảm bảo tính thượng tôn pháp luật.
Trong kỹ thuật xây dựng, phần kết cấu móng trong bản vẽ xin phép thường chỉ mang tính chất minh họa sơ đồ. Tuy nhiên, khi vào bản vẽ thi công, kỹ sư phải dựa trên kết quả khảo sát địa chất thực tế tại khu vực (như đất yếu ở Nhà Bè hay đất cứng ở Củ Chi) để tính toán đường kính thép và mác bê tông. Đừng bao giờ lấy thép từ bản vẽ xin phép để đem ra thi công thực tế vì nó không đảm bảo khả năng chịu lực lâu dài.
Tại sao Bạn cần cả hai loại bản vẽ này?
Nhiều khách hàng khi tìm đến dịch vụ xây nhà trọn gói thường thắc mắc tại sao phải tốn chi phí cho cả hai. Câu trả lời nằm ở sự an toàn và tính minh bạch. Nếu Bạn chỉ có bản vẽ xin phép, thợ xây sẽ tự ý làm theo kinh nghiệm (thường gọi là xây tay), dẫn đến việc dư thừa thép gây lãng phí hoặc thiếu thép gây nứt sàn, sụt lún.
Ngược lại, nếu chỉ có bản vẽ thiết kế mà không xin phép, Bạn đang xây dựng trái phép. Điều này không chỉ dẫn đến rủi ro bị cưỡng chế mà còn khiến ngôi nhà của Bạn không thể làm thủ tục hoàn công, tức là không được công nhận tài sản gắn liền với đất trên sổ hồng.
Đối với các công trình quy mô nhỏ như xây dựng nhà cấp 4 ở vùng ngoại ô Đồng Nai, dù thủ tục có thể đơn giản hơn, Chúng tôi vẫn luôn khuyến khích gia chủ nên có một bộ hồ sơ thiết kế kỹ thuật bài bản. Điều này giúp Bạn kiểm soát được ngân sách, tránh phát sinh chi phí "không tên" trong quá trình thi công.
Lưu ý khi chuẩn bị hồ sơ xây dựng
Để quá trình xây dựng diễn ra suôn sẻ, Bạn nên lưu ý các điểm sau:
- Kiểm tra tính thống nhất: Các kích thước trục chính, chiều cao tầng và tổng diện tích sàn trên bản vẽ thi công phải khớp với bản vẽ xin phép.
- Lựa chọn đơn vị chuyên nghiệp: Một công ty uy tín sẽ chịu trách nhiệm khớp nối hai loại bản vẽ này, đảm bảo không có sai lệch về mặt pháp lý.
- Hồ sơ hoàn công: Sau khi xây xong, Bạn cần bản vẽ hoàn công (thể hiện đúng thực tế xây dựng) để cập nhật vào sổ hồng. Nếu Bạn đã thực hiện đúng theo bản vẽ xin phép ban đầu, bước này sẽ rất đơn giản.
Trong trường hợp Bạn muốn thực hiện việc cải tạo và sửa chữa nhà ở có thay đổi kết cấu chịu lực, Bạn cũng cần phải xin phép sửa chữa và có bản vẽ thiết kế cải tạo tương ứng để đảm bảo an toàn cho các hộ xung quanh, đặc biệt là tại các khu vực mật độ cao như TP.HCM.
Hy vọng những chia sẻ chuyên sâu trên đã giúp Bạn phân biệt rõ ràng giữa bản vẽ xin phép và bản vẽ thiết kế. Việc chuẩn bị kỹ lưỡng cả hai loại hồ sơ này không chỉ giúp ngôi nhà bền vững mà còn bảo vệ quyền lợi pháp lý lâu dài của Bạn. Tại Cường Thịnh Phát Construction, Chúng tôi luôn sẵn sàng hỗ trợ Bạn tối ưu hóa cả hai quy trình này để hiện thực hóa ngôi nhà mơ ước một cách an toàn và tiết kiệm nhất.
