Hộp gen kỹ thuật (hay còn gọi là hộp kỹ thuật, hộp gain) là một cấu trúc rỗng thẳng đứng được xây dựng xuyên suốt qua các tầng của công trình nhằm chứa đựng, bảo vệ và che giấu hệ thống đường ống nước, dây điện, cáp viễn thông và ống thông hơi. Nếu ví hệ thống điện nước là "mạch máu" của ngôi nhà, thì cấu trúc này chính là "lớp vỏ bảo vệ" giúp duy trì sự ổn định, an toàn và đảm bảo tính thẩm mỹ cho không gian nội thất. Việc lắp đặt đúng kỹ thuật không chỉ giúp ngăn ngừa các rủi ro về thấm dột, mùi hôi mà còn tạo điều kiện thuận lợi cho công tác bảo trì, sửa chữa sau này mà không cần đục phá kết cấu chính của ngôi nhà.
Cấu tạo và vai trò của hộp kỹ thuật trong công trình dân dụng
Trong thực tế thi công tại các khu vực như Thuận An, Bình Dương hay Quận 9, TP. Hồ Chí Minh, chúng tôi thường thiết kế hộp kỹ thuật bao gồm các thành phần cơ bản sau:
- Hệ thống cấp nước: Bao gồm các đường ống dẫn nước từ bồn chứa trên mái xuống các thiết bị vệ sinh ở từng tầng. Thông thường sử dụng ống PPR chịu nhiệt hoặc ống PVC chất lượng cao.
- Hệ thống thoát nước: Gồm ống thoát nước thải từ bồn cầu (ống đen) và ống thoát nước sinh hoạt từ sàn, lavabo (ống xám).
- Hệ thống thông hơi: Đóng vai trò cực kỳ quan trọng trong việc cân bằng áp suất, giúp thoát nước nhanh hơn và ngăn mùi hôi trào ngược từ hầm tự hoại.
- Hệ thống điện và viễn thông: Các dây dẫn điện nguồn, dây cáp mạng, cáp truyền hình được luồn trong ống bảo vệ để tránh nhiễm ẩm và va chạm cơ học.
- Vỏ hộp bảo vệ: Thường được xây bằng gạch đinh hoặc gạch ống, sau đó tô trát và ốp lát gạch men để đồng bộ với không gian phòng vệ sinh.
Vai trò lớn nhất của trục kỹ thuật này là tối ưu hóa không gian. Thay vì để các đường ống chằng chịt khắp tường, việc tập trung chúng vào một vị trí cố định giúp căn nhà trông gọn gàng và chuyên nghiệp hơn rất nhiều. Đồng thời, nó còn bảo vệ các thiết bị bên trong khỏi tác động của môi trường và các sinh vật gây hại như chuột, gián.
Kích thước tiêu chuẩn của hộp gen kỹ thuật
Tùy thuộc vào quy mô công trình và số lượng thiết bị sử dụng mà kích thước của hộp sẽ thay đổi. Tuy nhiên, dựa trên kinh nghiệm thực tế khi thực hiện các dự án thi công xây thô tại Bình Dương, tôi xin đưa ra bảng thông số tham khảo cho nhà phố thông thường:
| Loại công trình | Kích thước tối thiểu (mm) | Thành phần bên trong |
|---|---|---|
| Nhà phố 1 - 2 tầng | 200 x 400 | Ống cấp, thoát nước sinh hoạt, ống thông hơi. |
| Nhà phố 3 - 5 tầng | 300 x 600 | Ống cấp, thoát nước, thoát phân, thông hơi, dây điện. |
| Biệt thự, căn hộ | 400 x 800 trở lên | Đầy đủ hệ thống điện nước, có thể có thêm ống thoát nước mưa. |
Bạn cần lưu ý rằng kích thước này phải được tính toán từ giai đoạn thiết kế bản vẽ kỹ thuật. Nếu làm quá nhỏ, việc lắp đặt ống sẽ rất khó khăn, các ống va chạm vào nhau gây tiếng ồn. Ngược lại, nếu làm quá lớn sẽ gây lãng phí diện tích sử dụng của phòng vệ sinh hoặc phòng ngủ.

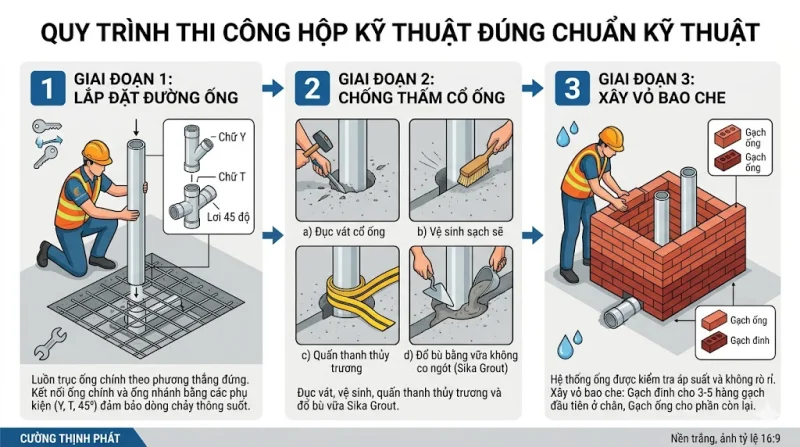

Quy trình thi công hộp kỹ thuật đúng chuẩn kỹ thuật
Quá trình xây dựng hộp kỹ thuật thường được chia làm hai giai đoạn chính: lắp đặt hệ thống ống và xây vỏ bao che.
Giai đoạn 1: Lắp đặt đường ống
Sau khi đổ sàn bê tông, các vị trí lỗ mở sàn đã được định vị sẵn. Chúng tôi tiến hành luồn các trục ống chính theo phương thẳng đứng. Tại các điểm nối giữa ống chính và ống nhánh vào từng tầng, cần sử dụng các phụ kiện như chữ Y, chữ T hoặc lơi 45 độ để đảm bảo dòng chảy thông suốt, tránh tình trạng tắc nghẽn.
Giai đoạn 2: Chống thấm cổ ống
Đây là bước then chốt quyết định độ bền của công trình. Tại các vị trí ống xuyên qua sàn bê tông, nếu không xử lý kỹ, nước sẽ thấm theo kẽ hở giữa ống và bê tông xuống tầng dưới. Quy trình chuẩn tại Cường Thịnh Phát bao gồm: đục vát cổ ống, vệ sinh sạch sẽ, quấn thanh thủy trương và đổ bù bằng vữa không co ngót (Sika Grout).
Giai đoạn 3: Xây vỏ bao che
Sau khi hệ thống ống đã được kiểm tra áp suất và không có rò rỉ, chúng tôi mới tiến hành xây gạch bao quanh. Thông thường, nên sử dụng gạch đinh cho 3-5 hàng gạch đầu tiên ở chân hộp gen để tăng khả năng chống thấm chân tường. Phần còn lại có thể xây gạch ống để giảm tải trọng cho sàn.
Những lưu ý quan trọng để tránh sự cố sau khi đưa vào sử dụng
Trong quá trình giám sát các công trình xây nhà trọn gói ở Bình Dương, tôi đã gặp không ít trường hợp chủ nhà phải đau đầu vì hộp kỹ thuật phát sinh vấn đề. Dưới đây là những kinh nghiệm thực tế giúp Bạn tránh được những phiền toái này:
1. Xử lý mùi hôi triệt để: Mùi hôi thường không phát ra từ bản thân hộp gen mà do hệ thống thông hơi bên trong bị hở hoặc không đủ cao. Ống thông hơi phải được đưa lên cao hơn mái nhà hoặc sê nô ít nhất 50cm và có đầu chụp (vent cap) để tránh chim, chuột chui vào làm tổ gây tắc nghẽn.
2. Tình huống thực tế tại Dĩ An: Tôi từng xử lý một căn nhà tại phường Tân Đông Hiệp, Dĩ An bị thấm nước ở góc trần phòng khách. Sau khi kiểm tra, nguyên nhân là do thợ điện khi khoan lỗ bắt vít tủ điện đã vô tình làm thủng ống cấp nước bên trong hộp kỹ thuật. Do hộp bị xây kín, nước rò rỉ âm thầm trong nhiều tháng mới phát lộ ra ngoài. Bài học rút ra là: Luôn phải có bản vẽ hoàn công chính xác vị trí các đường ống bên trong tường trước khi thực hiện bất kỳ công tác khoan đục nào.
3. Kiểm tra độ dốc ống thoát: Dù nằm trong trục đứng, nhưng các đoạn ống nhánh nối từ bồn cầu hay phễu thu sàn vào trục chính phải đảm bảo độ dốc tối thiểu 2%. Nếu ống đặt nằm ngang hoặc độ dốc thấp, chất thải sẽ tích tụ dần gây tắc nghẽn và bốc mùi hôi thối.
Cách kiểm tra và nghiệm thu hộp kỹ thuật cho chủ nhà
Khi nghiệm thu phần thô, Bạn không cần phải là chuyên gia nhưng hãy chú ý các điểm sau:
- Kiểm tra độ thẳng đứng: Sử dụng dây dọi hoặc máy laser để đảm bảo trục ống không bị nghiêng vẹo, điều này ảnh hưởng đến khả năng thoát nước.
- Thử nước (Test áp): Trước khi xây gạch bao che, hãy yêu cầu nhà thầu bơm nước đầy vào các đường ống và để trong 24 giờ. Nếu áp suất không giảm và không có vết rò rỉ tại các mối nối thì mới đạt yêu cầu.
- Khoảng cách giữa các ống: Các ống không được chạm sát vào nhau. Khoảng cách tối thiểu nên là 2-3cm để có không gian cho vữa chèn và tránh truyền âm thanh va chạm.
- Vật liệu cách âm: Với các căn biệt thự cao cấp tại Biên Hòa, Đồng Nai, chúng tôi thường tư vấn khách hàng quấn thêm lớp xốp PE hoặc cao su non quanh ống thoát nước để giảm thiểu tối đa tiếng "róc rách" khi có người sử dụng nhà vệ sinh vào ban đêm.
Hy vọng những chia sẻ trên đây của tôi đã giúp Bạn hiểu rõ hơn về tầm quan trọng của hộp kỹ thuật trong ngôi nhà của mình. Đây tuy là một hạng mục nhỏ và thường bị che khuất, nhưng lại đóng vai trò sống còn đối với sự tiện nghi và bền vững của công trình. Nếu Bạn đang có kế hoạch xây dựng và cần tư vấn chuyên sâu hơn về giải pháp điện nước, hãy liên hệ với đội ngũ kỹ sư tại Cường Thịnh Phát Construction để được hỗ trợ tận tình nhất.
