Thiết kế nhà ống trên diện tích 5x10m luôn là bài toán cân não về việc cân bằng giữa diện tích xây dựng và nhu cầu sinh hoạt. Nguyên tắc cốt lõi không nằm ở việc nhồi nhét thêm phòng, mà nằm ở giải pháp "thở" cho không gian. Với chiều ngang hạn chế, nếu không xử lý khéo, ngôi nhà rất dễ biến thành một cỗ máy bít bùng, thiếu sáng và ngột ngạt. Dưới đây, tôi sẽ phân tích chi tiết 3 phương án mặt bằng phổ biến và hiệu quả nhất mà chúng tôi từng triển khai thực tế, bao gồm 2 phương án nhà 2 tầng và 1 phương án nhà 3 tầng.
Nguyên tắc sinh tồn cho nhà ống 5x10: Đánh đổi để lấy "khoảng thở"
Trước khi đi vào bản vẽ chi tiết, có một sai lầm tôi thường thấy ở nhiều chủ nhà tự thiết kế: họ cố gắng xây hết đất, hoặc dành quá ít diện tích cho giếng trời. Với mặt tiền 5m, việc bố trí thông thủy các phòng phải đảm bảo nhịp chịu lực hợp lý của dầm. Đừng bao giờ triệt tiêu hoàn toàn khoảng thông tầng, dù chỉ là 2m2 hay 3m2, bởi đó chính là lá phổi giúp đối lưu không khí theo trục đứng, đẩy khí nóng và mùi ẩm mốc ra ngoài.
Tại một công trình nhà ống ở phường An Phú, TP. Thuận An, Bình Dương, dù khách hàng muốn tận dụng tối đa diện tích sàn, chúng tôi vẫn kiên quyết thuyết phục giữ lại một ô thông tầng 2m x 1.5m ở trung tâm nhà. Kết quả thực tế sau khi vào ở, dù không cần bật đèn vào ban ngày, khu vực bếp và cầu thang vẫn luôn đủ sáng và thông thoáng nhờ hiệu ứng ống khói. Khoản chi phí xây thêm vài mét vuông sàn không bù lại được sự dễ chịu trong suốt hàng chục năm sinh sống.
Phân tích chi tiết 3 bản vẽ mặt bằng công năng cho nhà 5x10

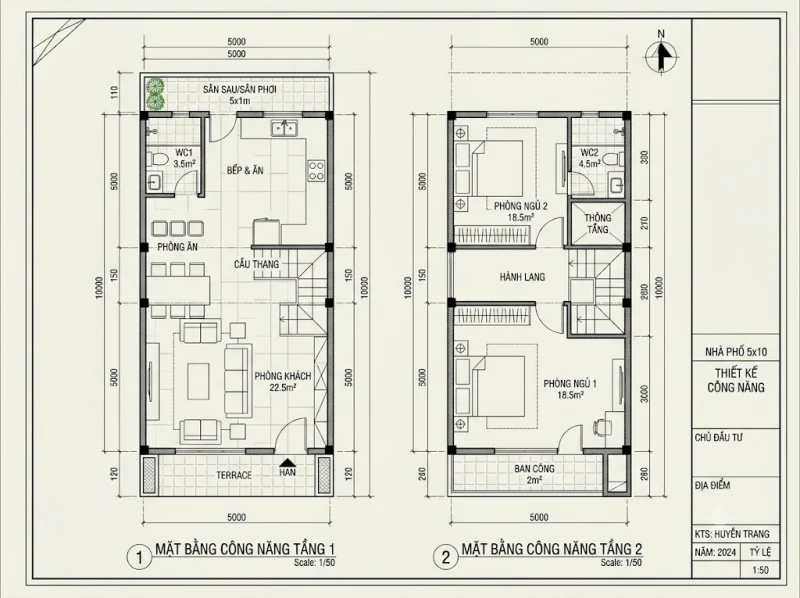

1. Mặt bằng nhà ống 2 tầng - Phương án tiết kiệm, ưu tiên thoáng
Đây là mẫu nhà phù hợp cho hộ gia đình 2 thế hệ (vợ chồng và 1-2 con nhỏ) với ngân sách vừa phải. Chúng tôi chọn cách bố trí "lệch tầng" nhẹ ở cầu thang để tạo ra khoảng thông tầng lấy sáng ngay vị trí trung tâm, thay vì đặt cuối nhà như cách làm cũ. Nhà vệ sinh được đưa vào giữa để rút ngắn tối đa đường ống cấp thoát nước, tránh việc đi ống quá dài dễ gây nghẹt sau này.
- Tầng trệt: Khoảng sân trước dài 2m (để xe máy, buôn bán nhỏ) > Phòng khách liên thông bếp (khoảng 22m2) tạo cảm giác rộng gấp đôi > 01 vệ sinh chung dưới gầm cầu thang > Khoảng sau 1.5m làm sân phơi và cửa hậu thông gió.
- Tầng 1: Hai phòng ngủ đối xứng qua giếng trời + cầu thang. Phòng ngủ chính phía trước có cửa sổ lớn hướng mặt tiền, vệ sinh khép kín bên trong. Phòng ngủ phụ phía sau đón ánh sáng từ giếng trời, đủ rộng cho 2 bé.
Ưu điểm của thiết kế này là chi phí thi công phần thô và hoàn thiện thấp, thời gian xây dựng nhanh. Tuy nhiên, nếu gia đình có 3 thế hệ, phương án này sẽ thiếu không gian riêng tư cho ông bà.
2. Mặt bằng nhà ống 2 tầng - Phương án tối đa phòng ngủ, có phòng tầng trệt
Đây là giải pháp chúng tôi thường khuyến nghị khi thi công nhà trọn gói cho các gia đình có cha mẹ già, cần hạn chế leo cầu thang. Không gian tầng trệt sẽ được "hy sinh" một phần để đặt một phòng ngủ nhỏ. Để bù lại sự chật chội, chúng tôi dùng vách kính cường lực hoặc lam gỗ ngăn giữa phòng ngủ và phòng khách, giúp không gian vẫn liền mạch về mặt thị giác.
- Tầng trệt: Sân trước lùi sâu 1.8m > Phòng khách và bếp vẫn mở nhưng hơi gọn lại > 01 phòng ngủ nhỏ (khoảng 10-11m2) đặt ở cạnh giếng trời > 01 vệ sinh chung. Cầu thang được đẩy lùi về cuối nhà để tận dụng ánh sáng từ giếng trời cuối.
- Tầng 1: Bố trí tương tự phương án 1, nhưng phòng ngủ Master có thể mở rộng ra thêm một chút do không gian cầu thang đã được tối ưu. Có thể bố trí thêm phòng thờ hoặc phòng làm việc nhỏ tại vị trí giữa nhà.
Điểm hạn chế: khu vực bếp và phòng khách sẽ có cảm giác hơi hẹp ngang. Để khắc phục, tủ bếp nên làm hệ chữ I áp tường, tránh làm đảo bếp hoặc bàn ăn quá lớn.
3. Mặt bằng nhà ống 3 tầng - Giải pháp cho đất nhỏ nhưng cần nhiều không gian
Phù hợp với gia đình đa thế hệ hoặc có nhu cầu cho thuê phòng trọ cao cấp. Với mặt bằng này, thang máy mini có thể không cần thiết nếu kinh phí hạn hẹp, nhưng vị trí cầu thang và giếng trời đòi hỏi phải tính toán kỹ về kết cấu móng băng hoặc móng bè. Chúng tôi thường đổ một dầm chân thang thật chắc chắn và kết hợp ô thông tầng dọc theo đà thang để tận dụng ánh sáng chiếu xuyên suốt 3 tầng.
- Tầng trệt: Khu vực kinh doanh hoặc phòng khách rộng rãi, 01 vệ sinh chung siêu nhỏ và bếp ăn được đẩy lên lửng hoặc hẳn lên tầng 1.
- Tầng 1: Bếp + phòng ăn (có thể kết hợp phòng khách thứ hai) > Phòng ngủ nhỏ phía sau cho người giúp việc hoặc con lớn > Vệ sinh chung kết hợp khu giặt.
- Tầng 2: 02 phòng ngủ lớn. Phòng Master trước view đường lớn, có ban công nhô ra 0.9m đua tối đa cho phép để trồng cây, giảm bức xạ nhiệt. Phòng ngủ phía sau được cấp sáng từ giếng trời.
Một tình huống tại công trình ở đường Phạm Văn Đồng, TP. Thủ Đức, do nhà hướng Tây nắng nóng gay gắt, thay vì đặt giếng trời cuối nhà như thông thường, tôi đã dời nó vào giữa nhà và kết hợp làm hồ tiểu cảnh khô dưới đáy. Luồng không khí đi từ cửa trước qua mặt nước bay hơi, được làm mát tự nhiên rồi cuốn lên mái. Nhờ vậy, dù là nhà ống 3 tầng bí bách điển hình, nhiệt độ trong nhà luôn thấp hơn bên ngoài 3-4 độ C mà không cần dùng đến hệ thống phun sương.
Bí quyết kỹ thuật cho nhà ống 5m ngang
Ánh sáng và thông gió tự nhiên
Bề ngang 5m là đủ để tạo ra một mặt đứng thanh thoát nhưng cực kỳ dễ bị bí nếu bố trí sai. Luôn ưu tiên thiết kế khe thoáng cuối nhà hoặc giếng trời giữa nhà tối thiểu 2m2. Cửa nên sử dụng dạng lam xoay hoặc cửa lùa kính khung sắt đen để đón gió mát hướng Nam hoặc Đông Nam. Tránh làm cửa kính cường lực chết toàn bộ ở mặt tiền, vì khi mất điện, căn nhà sẽ trở thành một lồng hấp khổng lồ.
Kích thước thông thủy "vàng" cho cầu thang
Với chiều rộng 5m, chiều rộng vế thang lý tưởng nhất nên nằm trong khoảng 80cm đến 90cm là hợp lý cho một người lớn xoay trở. Nếu làm rộng hơn 1m, vế thang sẽ chiếm dụng quá nhiều không gian phòng ngủ. Hãy tận dụng chiếu nghỉ để đặt cửa nhà vệ sinh, giúp tiết kiệm diện tích hành lang vô ích.
Vật liệu và kết cấu chịu lực
Nhà ống 5x10 rất phổ biến ở các đô thị Bình Dương, TP. Hồ Chí Minh, Đồng Nai. Phần lớn các lô đất này có nền đất yếu hoặc san lấp. Khi lên phương án xây nhà trọn gói, tôi luôn yêu cầu khảo sát địa chất cẩn thận, dù chỉ là nhà 2-3 tầng. Sử dụng móng băng hoặc móng bè tùy theo áp lực nền, tuyệt đối không dùng móng đơn cho nhà ống cao tầng vì nguy cơ lún lệch giữa các tim cột rất cao. Cột giữa nhà nếu không được tính toán đúng, tải trọng từ các tầng dồn xuống sẽ gây nứt tường tại các vị trí giáp lai.
Lưu ý quan trọng trước khi quyết định khởi công
Đừng rập khuôn máy móc các bản vẽ trên. Mỗi khu đất có một đặc điểm hướng nắng, hướng gió và hạ tầng kỹ thuật khác nhau. Chẳng hạn, nếu nhà bạn trong hẻm nhỏ tại phường Linh Trung, TP. Thủ Đức, việc đưa vật liệu và xe bơm bê tông vào khó khăn hơn hẳn so với nhà mặt tiền. Do vậy, phương án mặt bằng cũng cần có sự điều chỉnh để phù hợp với biện pháp thi công thực địa. Một bản vẽ đẹp chưa chắc đã là một bản vẽ thi công được, nếu nó không tính đến yếu tố vận chuyển vật tư và không gian neo đậu giàn giáo.
Việc lên mặt bằng luôn phải đi kèm với tính toán phong thủy cơ bản dành cho gia chủ, tránh những điều tối kỵ như cầu thang đâm thẳng ra cửa chính, bếp đặt giữa nhà hay vệ sinh trên đầu bếp. Tôi từng xử lý một ca "đập đi xây lại" tại Dĩ An, Bình Dương chỉ vì gia chủ tự ý đảo vị trí cầu thang mà không lường trước được việc đà cầu thang đâm thẳng xuống bể phốt, gây nứt bể và cực kỳ phiền phức sau này.
Hy vọng với 3 bản vẽ mặt bằng chi tiết và những kinh nghiệm thực chiến trên, bạn sẽ có cái nhìn rõ ràng hơn cho tổ ấm tương lai của mình. Nếu cần tư vấn sâu hơn về kết cấu hoặc một giải pháp thi công trọn gói giúp kiểm soát ngân sách chặt chẽ ngay từ đầu, bạn có thể liên hệ trực tiếp với chúng tôi qua dịch vụ xây nhà trọn gói để được hỗ trợ.
